实验目的：学会通过Starter软件对G120/S120进行参数的上传与下载。

实验步骤：

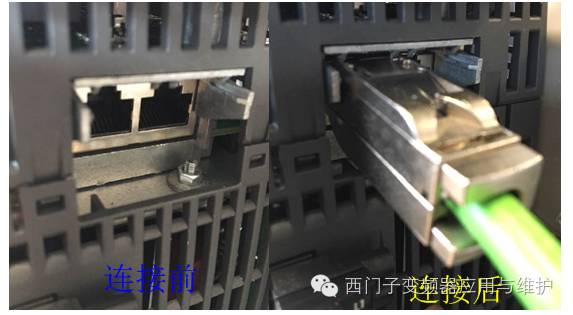

1、用网线将电脑的网口与变频器的网口相连（注：型号尾号PN的控制单元才有网口）；如下图：

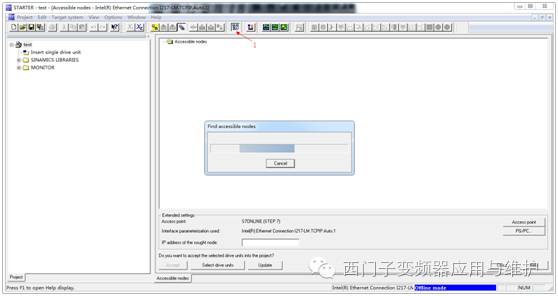

2、打开Starter，新建一个项目取名为test，并点击Accessiblenode如下图会弹出一个搜索节点的提示框，此时等待搜索。如果网络上的节点较多，则会搜索时间稍长，如果节点少，则搜索时间短；

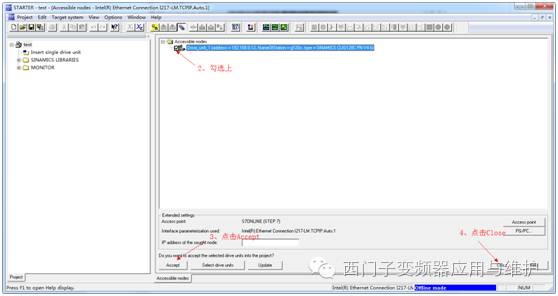

3、当找到节点后，选择节点并Accept如下图操作：

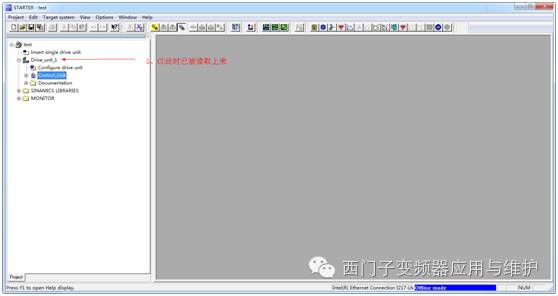

4、此时，CU信息已经被读取上来；

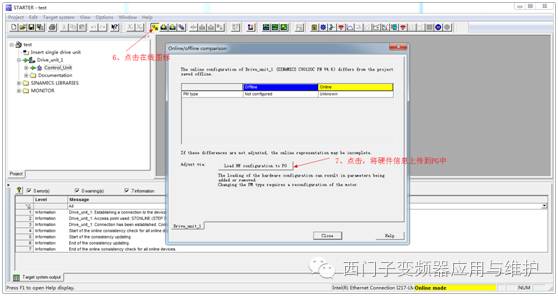

5、点击在线图标、将硬件组态信息上传到PG中；

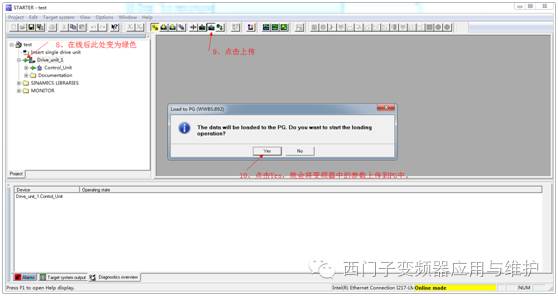

6、点击上传，将参数上传到PG；

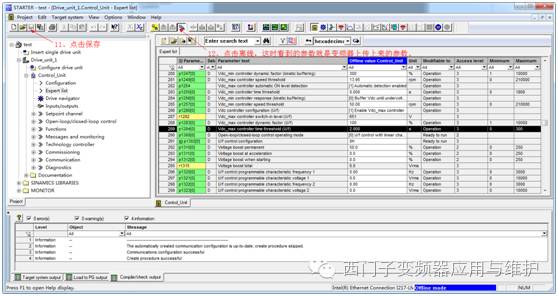

7、点击保存、离线，此时看到的参数就是已经上传过来的参数。

总结：通过以上几步我们就完成了西门子G120变频器的参数上传，对于S120变频器，操作方法与G120一样。
