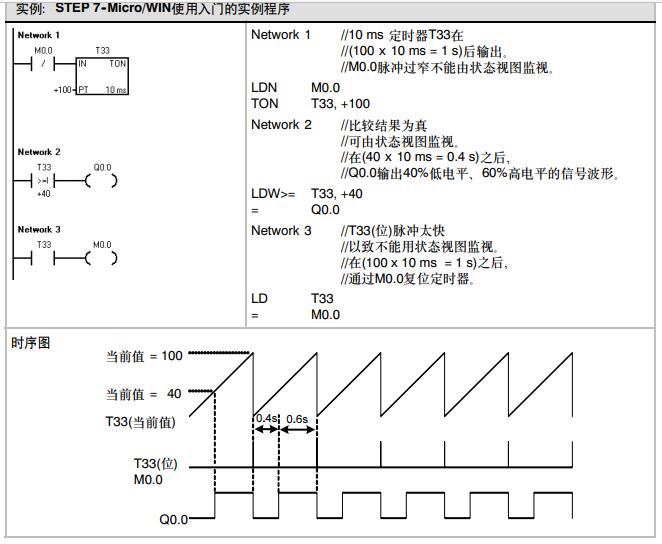

西门子S7-200 PLC 创建一个例子程序 创建这个例子程序将使您体会到使用STEP 7--Micro/WIN编程有多简单。这个例子程序在三个程序段 中用6条指令，完成了一个定时器自启动、自复位的简单功能。 在本例中，您用梯形图编辑器来录入程序。下面给出了完整的梯形图和语句表程序。语句表中的注 释，解释了程序的逻辑关系。时序图显示了程序的运行状态

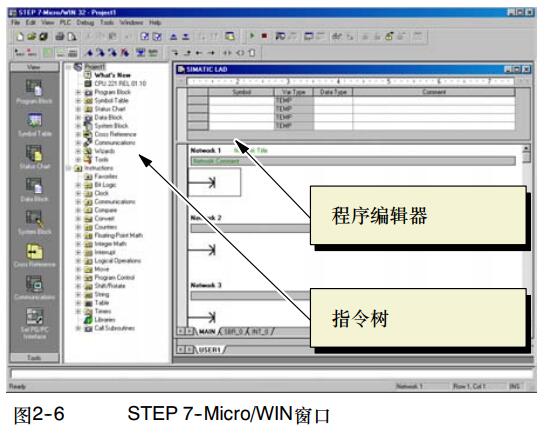

打开程序编辑器 点击程序块图标，打开程序编辑器。见图 2--6。 注意指令树和程序编辑器。您可以用拖拽 的方式将梯形图指令插入到程序编辑器 中。 在工具栏图标中有一些命令的快捷方式。 在输入和保存程序之后，您可以下载程序 到S7--200中。

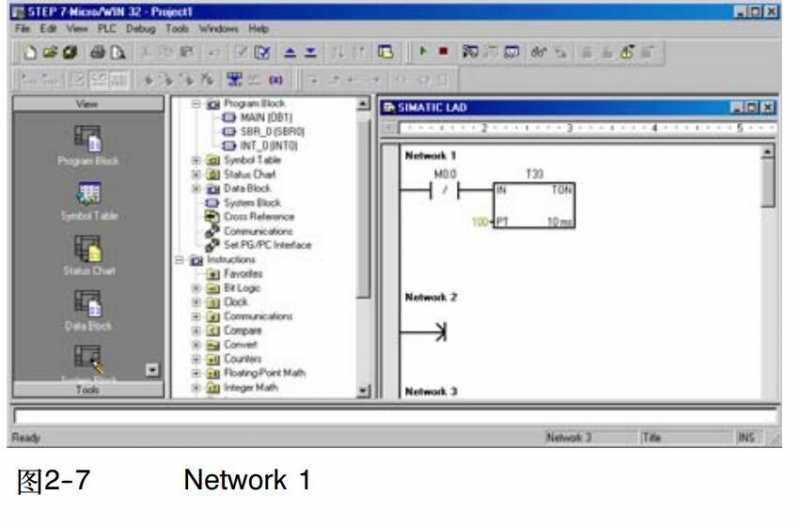

进入程序段1：启动定时器 当M0.0的状态为0时，常闭触点接通启动定时器。输入M0.0的触点： 1. 双击位逻辑图标或者单击其左侧的 加号可以显示出全部位逻辑指令。 2. 选择常闭触点。 3. 按住鼠标左键将触点拖到***个程 序段中。 4. 单击触点上方的“???”，然后输入 下列地址：M0.0 5. 按回车键确认。

定时器指令T33的输入步骤如下： 1. 双击定时器图标，显示定时器指令。 2. 选择延时接通定时器TON。 3. 按住鼠标左键将定时器拖到***个程序段中。 4. 单击定时器框上方的“???”，然后输入下列定时器编号：T33 5. 按回车键确认后，光标会自动移动到预设时间值(PT)参数。 6. 为预置时间输入下列值：100 7. 按回车键确认。

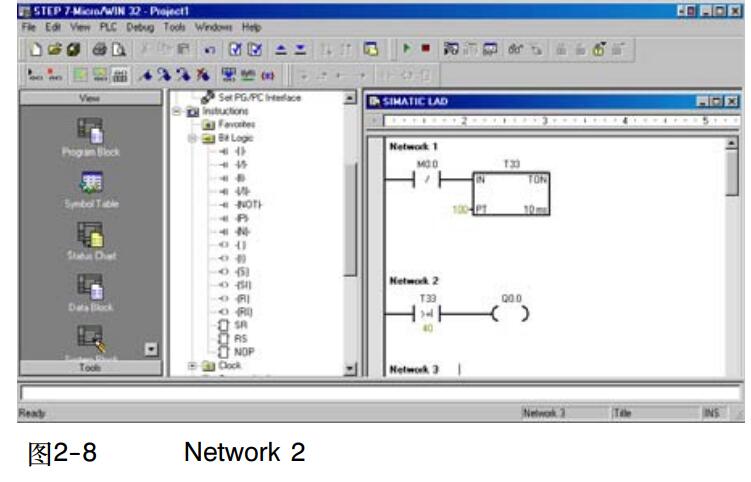

 进入程序段2：接通输出 当定时器T33的定时值大于等于40时(40 * 10 毫秒，即 0.4秒)，S7--200的输出点Q0.0会闭合。输入 比较指令的步骤如下： 1. 双击比较指令图标，显示所有的比较指令。选择“>=I”指令。 2. 按住鼠标左键将比较指令拖到第二 个程序段中。 3. 单击触点上方的“???”，然后输入 定时器数值的地址：T33 4. 按回车键确认后，光标会自动移动 到比较指令下方的比较值参数。 5. 输入要与定时器数值比较的下列数 值：40 6. 按回车键确认。

输出指令的输入步骤如下： 1. 双击位逻辑图标，显示位逻辑指令并选择输出线圈。 2. 按住鼠标左键将输出线圈拖到第二个程序段中。 3. 单击线圈上方的“???”，然后输入下列地址：Q0.0 4. 按回车键确认。

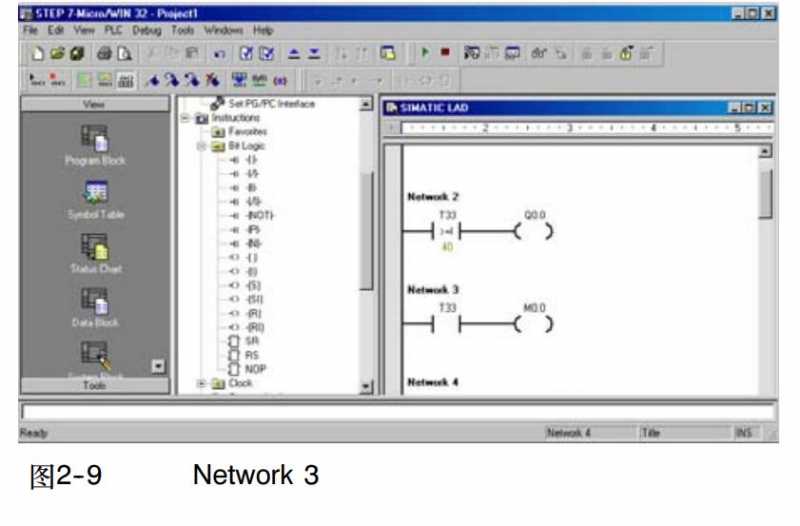

进入程序段3：复位定时器 当计时值到达预设时间值(100)时，定时器触点会闭合。T33闭合会使M0.0置位。由于定时器是靠 M0.0的常闭触点启动的，M0.0的状态由0变1会使定时器复位。 输入触点T33的步骤如下： 1. 在位逻辑指令中选择常开触点。 2. 按住鼠标左键将触点拖到第三个程 序段中。 3. 单击触点上方的“???”，然后输入 定时器位的地址：T33 4. 按回车键确认。

输入线圈M0.0的步骤如下： 1. 在位逻辑指令中选择输出线圈。 2. 按住鼠标左键将输出线圈拖到第三个程序段中。 3. 双击线圈上方的“???”，然后输入下列地址：M0.0 4. 按回车键确认。

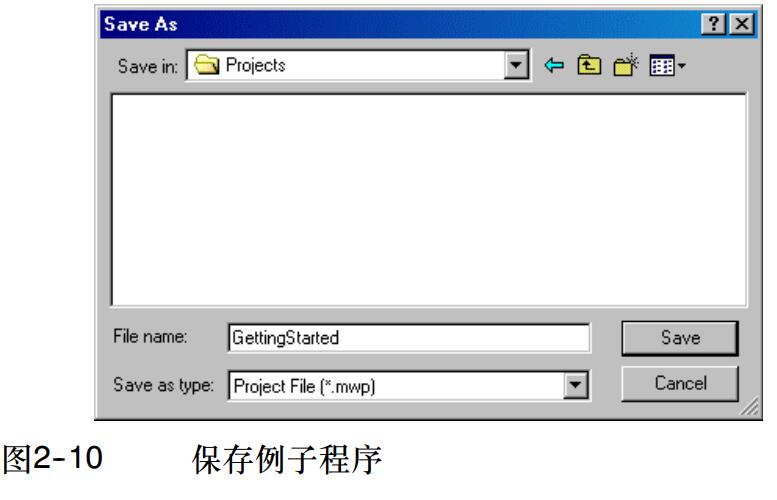

存储例子程序 在输入完以上三个程序段后，您就已经完成了整个例子程序。当您存储程序时，您也创建了一个包括 S7--200 CPU类型及其它参数在内的一个项目。保存项目： 1. 在菜单条中选择菜单命令文件 > 另 存为。 2. 在“另存为”对话框中输入项 目名。 3. 点击“保存”以存储项目。 项目存储之后，您可以下载程序到 S7--200。

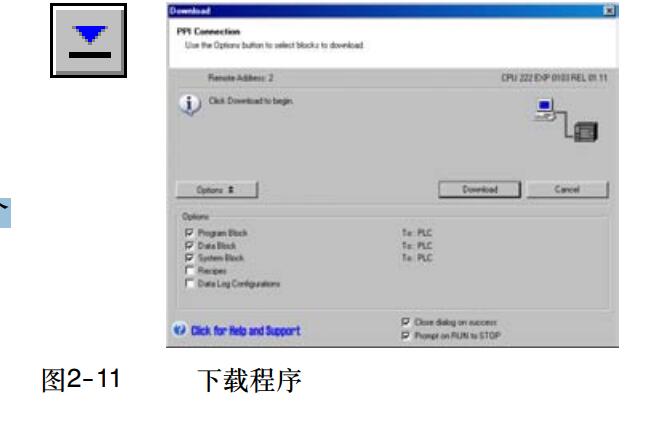

下载例子程序 提示 每一个STEP 7--Micro/WIN项目都会有一个CPU类型(CPU221、CPU222、CPU224、 CPU224XP或CPU226)。如果您在项目中选择的CPU类型，与您实际连接的CPU类型不匹配， STEP 7--Micro/WIN会提示您并要您作出选择。如果您在本例中遇到这种情况，可以选择“继续 下载”。 1. 您可以点击工具条中的下载图标或 者在命令菜单中选择文件 > 下载来 下载程序。参见图2--11。 2. 点击“确定”下载程序到S7--200。 如果您的S7--200处于运行模式，将有一个 对话提示您CPU将进入STOP模式。单击 “是”将S7-200置于STOP模式。

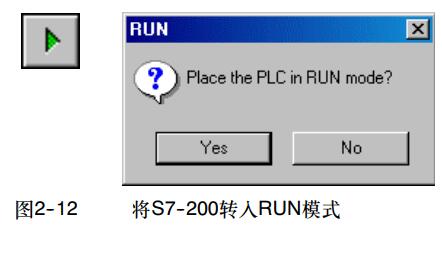

将S7--200转入RUN模式 如果想通过STEP 7--Micro/WIN软件将S7--200转入运行模式，S7--200的模式开关必须设置为TERM 或者RUN。当S7-200处于RUN模式时，执行程序： 1. 单击工具条中的运行图标或者在命 令菜单中选择PLC > RUN。 2. 点击“是”切换模式。 当S7--200转入运行模式后，CPU将执行程 序，此时Q0.0的输出LED指示灯时亮时 灭。 图2--12 将S7--200转入RUN模式 恭喜您！您已经完成了***个S7-200程序。 您可以通过选择调试 > 程序状态来监控程序。STEP 7--Micro/WIN显示执行结果。要想终止程序， 可以单击STOP图标或选择菜单命令PLC > STOP将S7-200置于STOP模式。

本文摘自西门子用户手册
